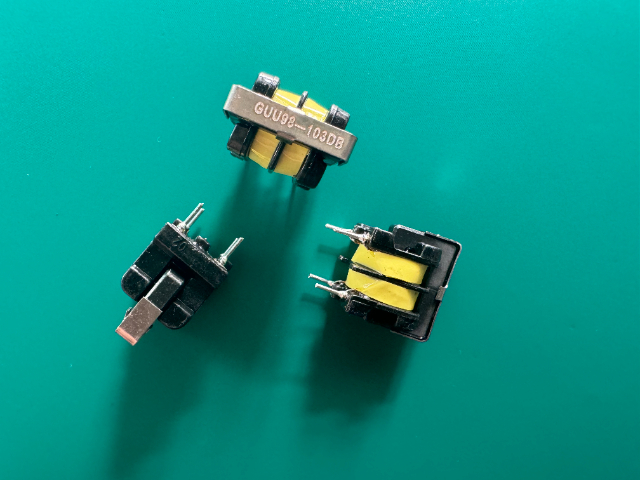

    合理的布局布線對于避免共模濾波器上板子后被擊穿起著關鍵作用，關乎整個電路系統的穩定性與可靠性。在布局方面，應將共模濾波器放置在合適的位置。優先選擇遠離強干擾源和高電壓區域的位置，例如與功率開關器件、變壓器等產生較大電磁干擾和高壓脈沖的元件保持一定距離。這樣可減少共模濾波器受到的電磁沖擊和高壓影響，降低擊穿風險。同時，要確保共模濾波器周?chē)凶銐虻目臻g，便于空氣流通散熱，避免因過熱導致絕緣性能下降而被擊穿。比如在設計電源電路板時，可將共模濾波器放置在輸入電源接口附近，遠離高頻開關電源的主要功率變換區域。布線時，需嚴格把控共模濾波器的輸入輸出線與其他線路的間距。輸入輸出線應與高壓線路、高頻信號線等保持足夠的**距離，防止因爬電或閃絡(luò )引發擊穿。一般來說，根據電壓等級和PCB板的絕緣性能，**間距可在幾毫米到十幾毫米之間。此外，采用合理的布線方式，如避免輸入輸出線平行走線過長，減少線間電容耦合，降低共模干擾對濾波器自身的影響。例如，可采用垂直交叉布線或分層布線，將共模濾波器的線路與其他敏感線路分布在不同的PCB層。再者，對于共模濾波器的接地處理也至關重要，要確保其接地良好且單點接地。 共模電感的磁芯材料對其性能影響很大，選材時要謹慎。蘇州共模電感磁芯

    磁環電感在焊接過程中有諸多需要注意的事項。首先是焊接前的準備工作。要確保磁環電感和電路板的引腳、焊盤表面清潔，無氧化層、油污、灰塵等雜質，否則會(huì )影響焊接質量，可使用砂紙、專業清洗劑等進行處理。同時，要根據磁環電感的規格和電路板的設計要求，選擇合適的焊接工具和材料，如功率合適的電烙鐵、質量良好的焊錫絲和助焊劑等。焊接過程中，溫度控制至關重要。溫度過低，焊錫無法充分熔化，會(huì )導致虛焊；溫度過高，則可能損壞磁環電感的磁芯或繞組絕緣，一般電烙鐵溫度宜控制在300-350℃。還要注意焊接時間，通常每個焊接點的焊接時間以2-3秒為宜，避免過長時間的焊接對元件造成熱損傷。焊接時，應使電烙鐵頭與引腳和焊盤充分接觸，保證熱量傳遞良好，但要注意接觸角度和力度，防止引腳變形或磁環受損。另外，要控制好焊錫的用量，過少會(huì )導致焊接不牢固，過多則可能引起短路等問題，以剛好包裹引腳并在焊盤上形成飽滿、光滑的焊點為宜。焊接完成后，要及時對焊接點進行檢查，查看是否有虛焊、短路、漏焊等問題，如有需要及時進行修補。同時，要對磁環電感進行外觀檢查，確保其在焊接過程中，沒有受到機械損傷或熱損壞，保證其能正常工作。 蘇州電源濾波器電源濾波器共模電感在電機驅動電路中，抑制共模干擾，保護電機。

    不同類型的磁環電感在生產工藝上存在明顯差異。首先是材料的選用。鐵氧體磁環電感因其成本低、磁導率較高，在一般電子設備中廣泛應用，生產時選用特定配方的鐵氧體材料，注重其在高頻下的磁性能穩定。而對于合金磁粉芯磁環電感，常用于大功率、高電流的場景，會(huì )采用特殊合金磁粉材料，以獲得更好的飽和特性和直流偏置性能。繞線工藝也因類型而異?？招拇怒h(huán)電感繞線相對簡單，主要側重于保證線圈的形狀和間距均勻，以維持穩定的電感值。而對于帶磁芯的磁環電感，繞線時要考慮磁芯對磁場的影響，根據磁芯的磁導率和應用頻率，精確控制繞線匝數和層數。例如在高頻電路中使用的鐵氧體磁環電感，繞線層數不能過多，否則會(huì )增加分布電容，影響高頻性能。磁環成型工藝也有不同。鐵氧體磁環通常采用干壓成型后高溫燒結的工藝，通過精確控制燒結溫度和時間，優化磁環的晶體結構，提升磁性能。而粉末磁芯磁環則多采用模壓成型，在一定壓力下將混合好的磁粉與粘結劑壓制成型，這種工藝能更好地控制磁環的尺寸精度和密度均勻性。不同類型磁環電感的質量檢測重點也有所不同。高頻應用的磁環電感更注重對高頻參數如Q值、自諧振頻率的檢測。

    磁環電感超過額定電流是很可能會(huì )損壞的。磁環電感都有其特定的額定電流值，這是保證其能穩定、**工作的重要參數。當通過磁環電感的電流超過額定電流時，首先會(huì )導致磁芯飽和。磁芯飽和后，電感的電感量會(huì )急劇下降，無法正常發揮其對電流的濾波、儲能等作用，使電路的性能受到嚴重影響。同時，電流過大還會(huì )使磁環電感的繞組產生更多的熱量。根據焦耳定律，電流增大，產生的熱量會(huì )呈平方倍增加。過多的熱量會(huì )使磁環電感的溫度迅速上升，加速繞組絕緣材料的老化，降低其絕緣性能。當溫度過高時，絕緣材料可能會(huì )被燒毀，導致繞組短路，進而使磁環電感徹底損壞。而且，超過額定電流還可能使磁環電感出現機械應力問題。比如，過大的電流會(huì )使繞組受到更大的電磁力，可能導致繞組松動、變形，甚至使磁環破裂。這些都會(huì )對磁環電感的結構造成破壞，使其無法正常工作。此外，長期處于超過額定電流的狀態，會(huì )較大縮短磁環電感的使用壽命，即使沒有立即損壞，也會(huì )使它過早地出現性能下降等問題，影響整個電路系統的穩定性和可靠性。 選擇共模電感時，要依據電路的工作頻率，匹配恰當的型號。

    為了避免磁環電感超過額定電流，可從設計、使用和維護等多方面著手。在電路設計階段，要進行嚴謹的參數計算。精確評估電路中各部分的功率需求，以此來確定合適的磁環電感規格。比如，根據負載的**大功率以及電源電壓，計算出**大工作電流，確保所選磁環電感的額定電流大于該計算值，且預留一定的余量，一般建議預留20%-30%，以應對可能出現的瞬間電流波動。同時，要充分考慮電路的工作環境，如溫度、濕度等因素對磁環電感性能的影響，選擇能適應這些環境條件的電感。在實際使用過程中，要嚴格按照產品規格書操作。避免隨意更改電路參數或增加額外的負載，防止因電路變化導致電流增大。定期檢查電路中的其他元件，如功率器件、電容等，若這些元件出現故障，可能會(huì )引起電流異常，間接導致磁環電感過載。另外，要確保電源的穩定性，使用穩定可靠的電源供應器，避免電壓波動過大造成電流失控。從維護角度來看，定期對電路進行檢測，利用專業設備監測磁環電感的工作電流，及時發現潛在的電流異常情況。如果發現磁環電感的溫度過高，可能是電流過大的征兆，需進一步排查原因并采取相應措施。此外，在設備升級或改造時，也要重新評估磁環電感的適用性，確保其仍能滿足新的電路要求。 共模電感在空調電路中，確保壓縮機穩定運行。蘇州諧波濾波器電感

共模電感的散熱設計，對其在高功率電路中的應用很關鍵。蘇州共模電感磁芯

    在電子設備精密運轉的幕后，共模濾波器堪稱守護信號純凈、擊退電磁干擾的關鍵“衛士”。想要其充分施展效能，正確安裝與使用至關重要，掌握方法方能事半功倍。安裝伊始，準確定位是關鍵。共模濾波器應盡量貼近干擾源，以“先發制人”之勢將共模干擾扼殺在搖籃。拿常見的開關電源來說，電源的整流橋后端是電磁噪聲的高發區，在此處就近安裝共模濾波器，剛產生的共模干擾瞬間便會(huì )被吸納處理，避免其在電路肆意擴散。同時，濾波器與設備的連接線路要短且直，過長、迂回的導線宛如為干擾信號搭建“**通道”，會(huì )折損濾波器**，因此幾厘米的緊湊布線，能牢牢鎖住濾波成果。布線環節同樣不可小覷，務必恪守區分原則。電源線、信號線進出共模濾波器時，要涇渭分明，防止二次耦合。進出線交織、纏繞極易引發新的共模問題，專業人員通常會(huì )采用隔離線槽，讓進線、出線各安其道，物理隔絕干擾再生風險；對于多組線纜，還可做好標識，有序梳理，全方面維持線路條理。使用過程中，適配設備電氣參數是根基。仔細研讀設備說明書，依照額定電壓、電流挑選共模濾波器，過載使用會(huì )使濾波器過熱燒毀，參數“高配”又造成資源浪費。 蘇州共模電感磁芯
